3D封装是什么 3D封装有哪些优点

3D晶圆级封装，英文简称（WLP)，包括CIS发射器、MEMS封装、标准器件封装。接下来，详细为你说下3D封装是什么 3D封装有哪些优点

1.3D封装是什么

当追随摩尔定律成为产业共识，More Moore的提出似乎又为芯片制造业的发展增添了些许亮色。一般来说，More Moore指芯片特征尺寸的不断缩小，它包括两方面：为提高密度、性能和可靠性在晶圆水平和垂直方向上继续缩小特征尺寸;采用3D结构等工艺技术以及新材料的运用来影响晶圆的电学性能。

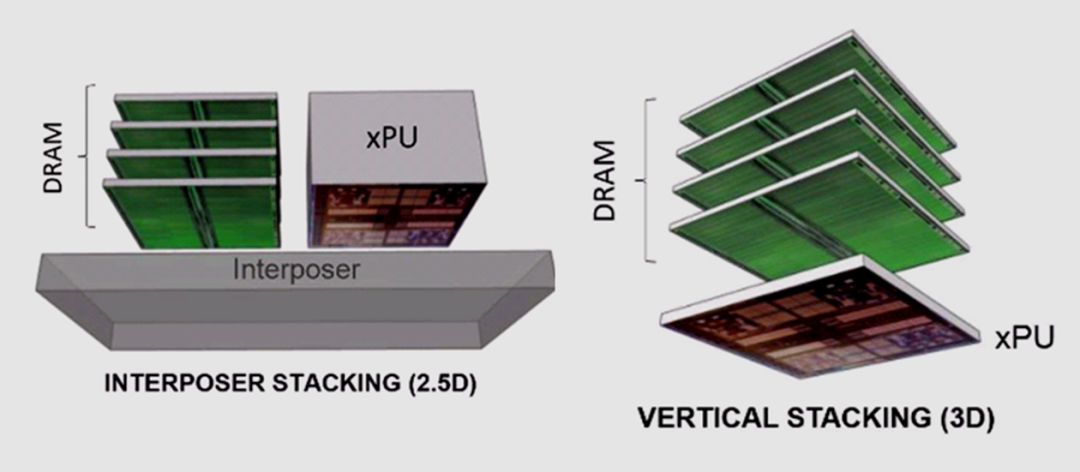

随着消费电子设计降低到45nm甚至更小节点，为了在芯片内塞进更多功能，3D封装应运而生。手机是加速开发3D封装的主动力。手机已从低端向高端发展，要求体积小，重量轻且功能多。为此，高端手机用芯片必须具有强大的内存容量，于是诞生了芯片堆叠的封装（SDP），如多芯片封装（MCP）和堆叠芯片尺寸封装（SCSP）等;另外，在2D封装中需要大量长程互连，导致电路RC延迟的增加。为了提高信号传输速度，必须降低RC延迟。可用3D封装的短程垂直互连来替代2D封装的长程互连。

2.3D封装有哪些优点

在尺寸和重量方面，3D设计替代单芯片封装缩小了器件尺寸、减轻了重量。与传统封装相比，使用3D技术可缩短尺寸、减轻重量达40-50倍;

在速度方面，3D技术节约的功率可使3D元件以每秒更快的转换速度运转而不增加能耗，寄生性电容和电感得以降低;

3D封装更有效的利用了硅片的有效区域，与2D封装技术相比，3D技术的硅片效率超过100%;

在芯片中，噪声幅度和频率主要受封装和互连的限制，3D技术在降低噪声中起着缩短互连长度的作用，因而也降低了互连伴随的寄生性。

电路密度的提高意味着提高功率密度。采用3D技术制造元器件可提高功率密度，但必须考虑热处理问题。一般需要在两个层次进行热处理，第一是系统设计，即将热能均匀的分布在3D元器件表面;第二是采用诸如金刚石低热阻基板，或采用强制冷风、冷却液来降低3D元器件的温度。为了持续提高电路密度、性能和降低成本，芯片尺寸不断缩小，意味着设计复杂度的提高。然而，3D技术目前只完成了少量复杂的系统及元器件，因此还要改进设计以解决系统复杂度不断增加的问题。

任何一种新技术的出现，其使用都存在着预期高成本的问题，3D技术也不例外。影响叠层成本的因素有：叠层高度及复杂性;每层的加工步骤数目;叠层前在每块芯片上采用的测试方法;硅片后处理等等。

3D封装改善了芯片的许多性能，如尺寸、重量、速度、产量及耗能。当前，3D封装的发展有质量、电特性、机械性能、热特性、封装成本、生产时间等的限制，并且在许多情况下，这些因素是相互关联的。3D封装开发如何完成、什么时候完成？大多数IC专家认为可能会经历以下几个阶段。具有TSV和导电浆料的快闪存储器晶圆叠层很可能会发展，随后会有表面凸点间距小至5μm的IC表面-表面键合出现。最后，硅上系统将会发展到存储器、图形和其它IC将与微处理器芯片相键合。
